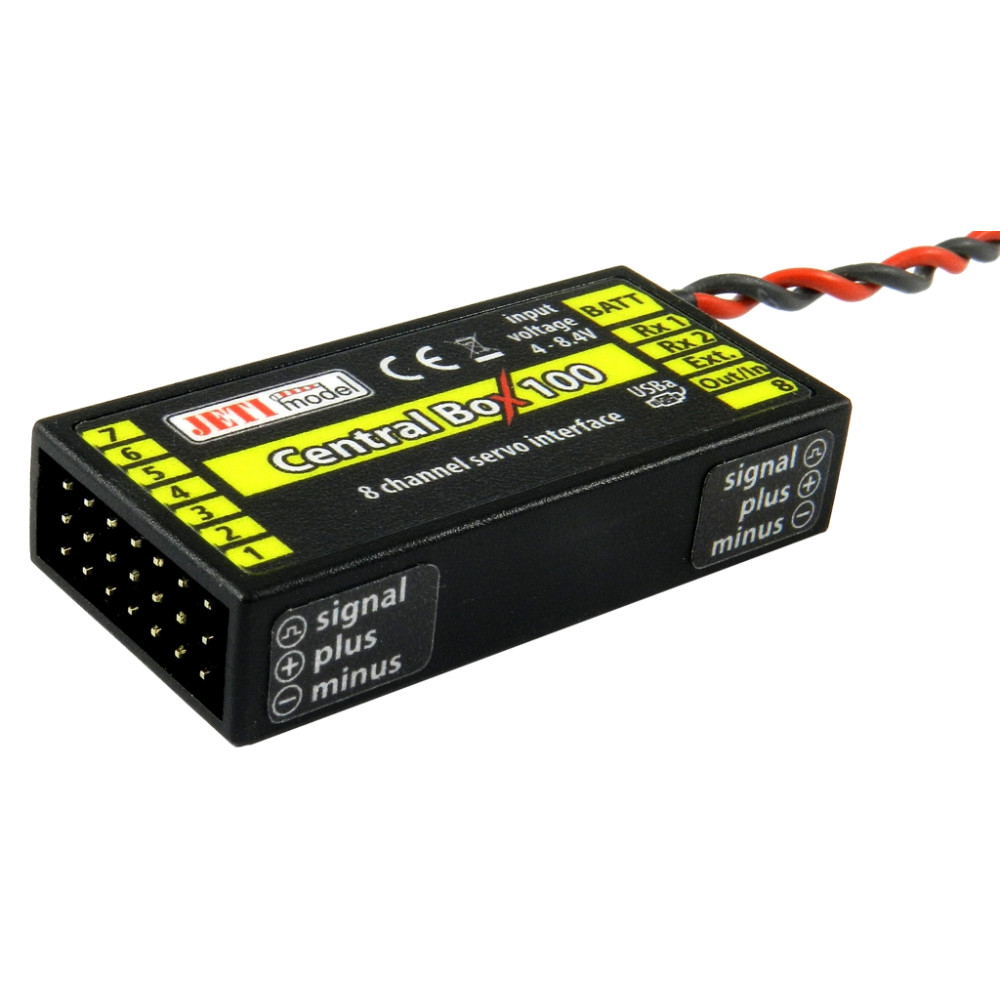

Central BOX 100

Popis

Central Box 100 je zariadenie určené na kompletnú správu serv v modeli s dôrazom na maximálnu bezpečnosť. Jeho jedinečný dizajn zabezpečuje ochranu proti preťaženiu na každom výstupe pre servo. Samozrejmosťou je správa napájania s podporou telemetrického systému.

K zariadeniu je možné pripojiť až dva prijímače so sériovým výstupom. V kombinácii s vysielačmi JETI DC/DS je možné naplno využiť všetky funkcie Central Boxu, ako napríklad pohodlnú konfiguráciu, EX telemetriu a veľmi rýchlu odozvu serv.

Central Box 100 ponúka až 8 výstupov pre servá a vstup pre jednu napájaciu batériu.

Vlastnosti

• Ochrana proti preťaženiu na každom kanáli

• Možnosť pripojenia až 2 prijímačov so sériovým rozhraním (PPM, EX Bus)

• Funkcia expanderu

• Vstup pre magnetický alebo RC prepínač

• Pripojenie jednej batérie s konektorom MPX

• Režim servo výstupov 100 Hz (perióda 10 ms)

• Podpora EX telemetrie (napätie, prúd, kapacita, teplota, indikácia preťaženia, …)

• Pohodlné nastavenie cez vysielače DC/DS

• Možnosť aktualizácie firmvéru

• Vhodné pre vysokonapäťové servá (HV)

• Kompaktné rozmery pre jednoduchú inštaláciu

• Každý výstup je samostatne konfigurovateľný (priradenie kanála, trim, reverz, ATV)

Technické parametre

• Hmotnosť: 20 g

• Rozmery: 66 × 42 × 18 mm

• Trvalý prúd: 10 A

• Počet kanálov: 8

• Telemetria: áno

• Prevádzková teplota: -20 až +75 °C

• Kompatibilné protokoly: EX Bus, PPM, S.Bus, UDI

• Napájacie napätie: 4 – 14 V

• Priemerný odber: 50 mA

• Podpora satelitných prijímačov: áno

• Počet článkov NiXX: 4 – 10

• Počet článkov LiXX: 2 – 3

• Počet vstupov pre batérie: 1

• Stabilizácia napätia: nie

• Špičkový prúd (2 s): 90 A

• Ochrana výstupov pre servá: áno

• K stiahnutiu:

  Manuál pre Central Box 100/210/220 - Česky   CentralBox-100-210-220-CZ.pdf

  Manuál pre Central Box 100/210/220 - Německy   CentralBox-100-210-220-DE.pdf

  Manuál pre Central Box 100/210/220 - Anglicky   CentralBox-100-210-220-EN.pd
