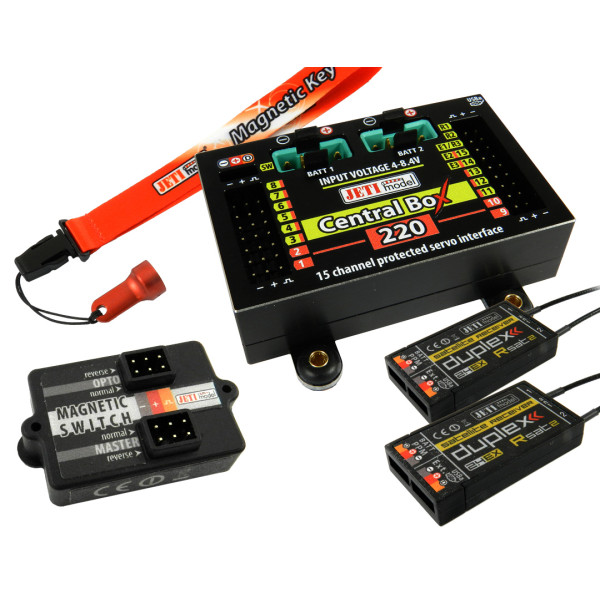

Central BOX 220 + 2x Rsat2

Popis

Central Box 220 je zariadenie navrhnuté pre kompletný manažment serv v modeli s dôrazom na bezpečnosť. Central Box 220 má unikátnu konštrukciu, ktorá prináša ochranu proti preťaženiu na každom výstupe pre servo. Zariadenie umožňuje napájanie až z dvoch batérií a plne podporuje telemetrický systém JETI EX. K Central Boxu 220 je možné pripojiť až tri prijímače so sériovým výstupom (PPM, EX Bus, S.BUS, UDI). S vysielačmi JETI DC/DS je možné naplno využiť všetky možnosti Central Boxu, ako napríklad pohodlnú konfiguráciu, EX telemetriu a veľmi rýchlu odozvu serv.

Vlastnosti

• Central Box 220 má ochranu proti preťaženiu na každom servo kanáli

• Kanály 1, 2, 9 a 10 majú ochranu pre výkonné servá až do 60 kg·cm

• Kanály 3 – 8 a 11 – 15 majú ochranu pre štandardné servá až do 30 kg·cm

• Podpora telemetrie serv DITEX

• Možnosť pripojenia až 3 prijímačov so sériovým rozhraním

• Funkcia expandéra s možnosťou nezávislého pripojenia až troch JETI EX senzorov

• Vstup pre magnetický spínač alebo RC switch

• Pripojenie akumulátorov cez dva MPX konektory

• Režim servo výstupov 100 Hz (perióda 10 ms)

• Podpora EX telemetrie (meranie napätia, prúdu, kapacity, teploty a pod.)

• Komfortné nastavenie cez vysielač DC/DS

Technické parametre

• Hmotnosť: 65 g

• Rozmery: 66 × 42 × 18 mm

• Trvalý prúd: 20 A

• Počet kanálov: 15

• Telemetria: Áno

• Prevádzková teplota: -20 až +75 °C

• Kompatibilné protokoly: EX Bus, PPM, S.Bus, UDI

• Napájacie napätie: 4 – 8,4 V

• Podpora satelitných prijímačov: Áno

• Počet článkov LiXX: 2

• Kľudový prúd: 240 µA

• Počet batériových vstupov: 2

• Stabilizácia napätia: Nie

• Špičkový prúd (2 s): 90 A

• Balenie:Magnetický spínač, Magnetický kľúč, 2x Rsat2

• Ochrana servo výstupov: Áno

• K stiahnutiu:

  Manuál pre Central Box 100/210/220 - Česky   CentralBox-100-210-220-CZ.pdf

  Manuál pre Central Box 100/210/220 - Německy   CentralBox-100-210-220-DE.pdf

  Manuál pre Central Box 100/210/220 - Anglicky   CentralBox-100-210-220-EN.pd
