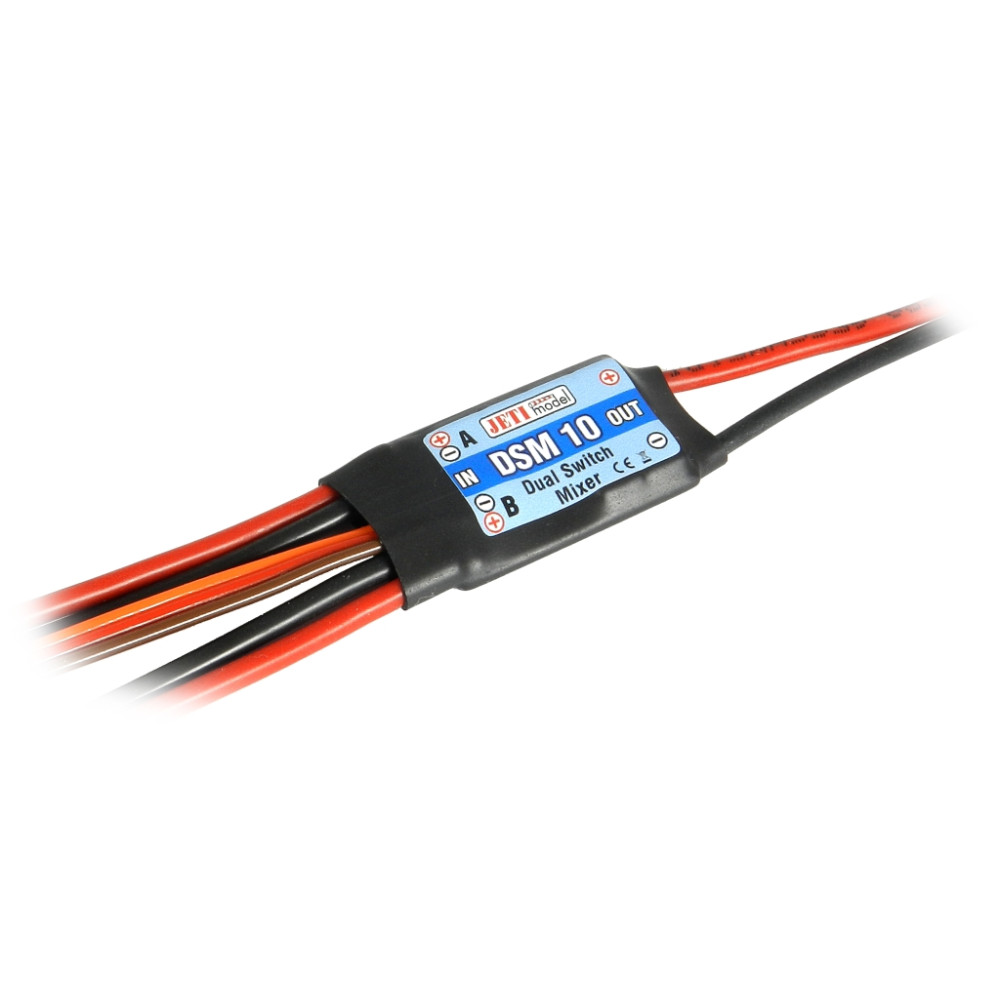

DSM 10 - Dual Switch Mixer
-
73,00 €
-
DSM 10 – Dual Switch Mixer
DSM 10 je elektronický prepínač dvoch prijímačových akumulátorov pripojených k jednému prijímaču. Súčasťou zariadenia je aj elektronický vypínač napájania prijímača.
Pripojené akumulátory sú neustále monitorované a pomocou hysterezného komparátora sú na výstup pripojené buď oba, alebo automaticky ten s vyšším napätím. Vďaka tomu je zabezpečené spoľahlivé a redundantné napájanie prijímača – aj pri výpadku jedného akumulátora zostáva systém funkčný.
Výstup DSM 10 je vybavený MPX konektorom, ktorý umožňuje priame pripojenie k prijímaču. Tento konektor je kompatibilný s prijímačmi Duplex označenými ako EPC (External Power Connector).
Zariadenie neobsahuje stabilizátor napätia – na výstupe je vždy napätie z akumulátora s vyššou hodnotou.
Hlavné vlastnosti
- Elektronický prepínač pre 2 akumulátory
- Automatické prepínanie podľa vyššieho napätia
- Redundantné napájanie pre vyššiu bezpečnosť
- Integrovaný vypínač napájania prijímača
- MPX konektor pre priame pripojenie k prijímaču
- Nízky odber v pohotovostnom režime
- Kompaktné rozmery a nízka hmotnosť
-
Použitie
DSM 10 je určený najmä pre modely lietadiel, kde je potrebné zabezpečiť spoľahlivé napájanie prijímača a serv pomocou dvoch nezávislých zdrojov (backup systém).
Technické parametre
- Hmotnosť: 24 g
- Rozmery: 38 × 20 × 7 mm
- Trvalý prúd: 10 A
- Špičkový prúd: 20 A
- Odporúčaný vstupný rozsah: 5 – 8,4 V
- Max. vstupné napätie: 13 V
- Pokojový odber: 130 µA
- Počet vstupov batérií: 2
- Prevádzková teplota: -20 až +85 °C
- Telemetria: nie
Dokumenty na stiahnutie:
Manuál pre SPS20, DPS40, uSW 15 a DSM10.
