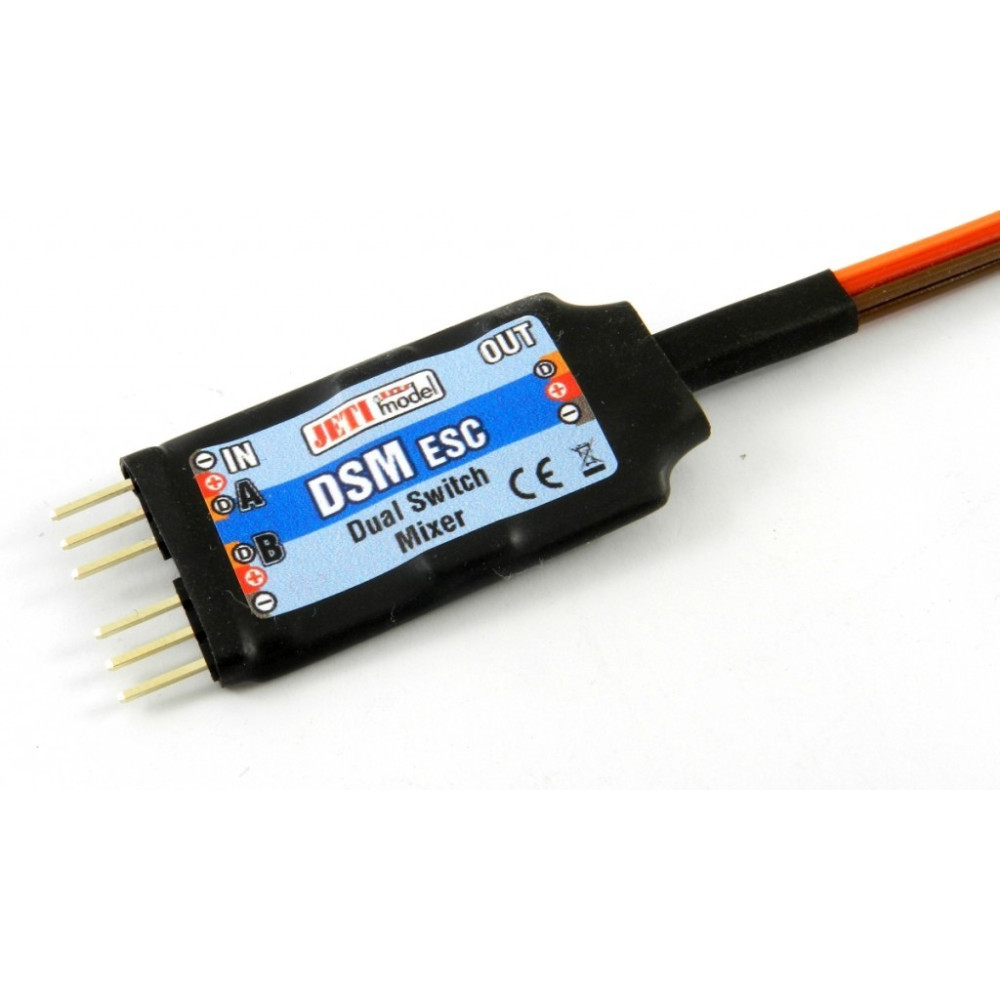

DSM ESC – Dual Switch Mixer
Popis produktu
DSM ESC je elektronický zlučovač palubného napätia určený na napájanie prijímača a serv. Umožňuje kombinovať napájanie z dvoch regulátorov otáčok (ESC) s BEC obvodom alebo z kombinácie ESC a prijímačového akumulátora. Signál plynu z prijímača je súčasne privádzaný do oboch regulátorov. Súčasťou zariadenia je aj elektronický vypínač napájania prijímača.
Napätie zo vstupov je neustále monitorované interným procesorom a automaticky prepínané tak, aby bol prijímač vždy napájaný zo zdroja s vyšším napätím. Výstupné signály sú prepojené.
Výstup DSM ESC je vybavený JR konektorom pre priame pripojenie k prijímaču. Druhý JR konektor (samec) slúži na pripojenie elektronického, magnetického alebo RC vypínača. Zariadenie je možné používať aj bez vypínača – vtedy funguje ako kombinátor napätia a je trvalo zapnuté.
DSM ESC neobsahuje stabilizátor napätia – na výstupe je vždy napätie zo vstupu s vyššou hodnotou. Preto je potrebné zabezpečiť kompatibilitu pripojených zariadení (prijímač, servá atď.).
Ovládanie je realizované magnetickým spínačom, ktorý umožňuje zapnutie/vypnutie zvonku modelu pomocou magnetického kľúča. Vypnuté zariadenie má veľmi nízky odber prúdu.
Hlavné vlastnosti
- Redundantné napájanie z dvoch zdrojov (vyššia bezpečnosť)
- Automatické prepínanie na vyššie napätie
- Možnosť použitia s dvoma ESC alebo ESC + prijímačový akumulátor
- Magnetický bezkontaktný vypínač
- Možnosť prevádzky aj bez vypínača (trvalo zapnuté)
- Priame pripojenie k prijímaču (JR konektor)
Technické parametre
| Parameter | Hodnota |
|---|---|
| Hmotnosť | 24 g |
| Rozmery | 38 × 20 × 7 mm |
| Trvalý prúd | 10 A |
| Špičkový prúd (max. 30 s) | 20 A |
| Odber v kľude | 130 µA |
| Odporúčané vstupné napätie | 5 – 8,4 V |
| Max. vstupné napätie | 13 V |
| Počet vstupov | 2 |
| Prevádzková teplota | -20 až +85 °C |
| Telemetria | Nie |
